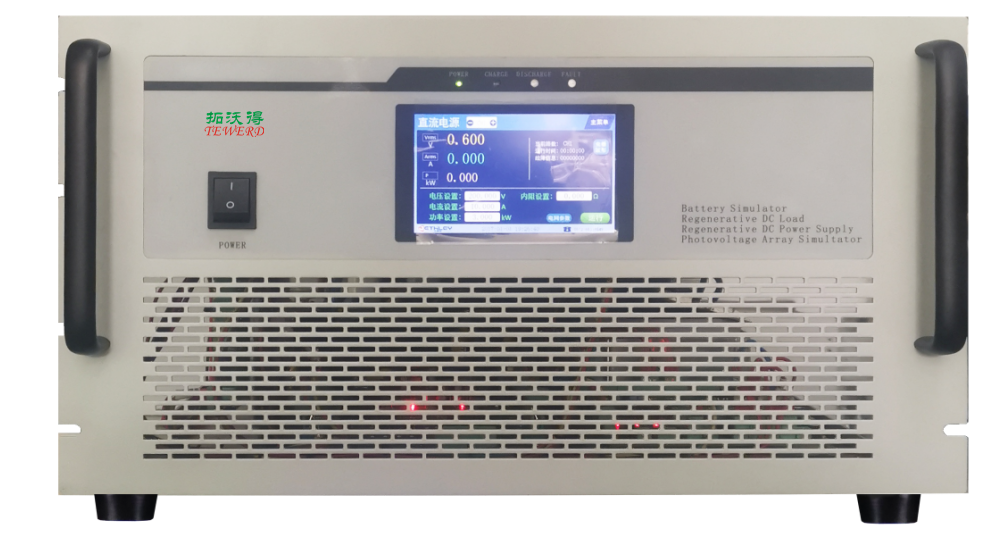

拓沃得電池模拟器采用單相PFC回饋式設計,純數字化PWM整流技術,AC-DC雙向變換采用四象限SVPWM技術，能量雙向流動，功率因素高達0.99以上，100%能量回饋，對電網污染小，輸出精度高，動态響應速度快；具有多種工作模式,一機多用，避免用戶多次重複購買設備；
◇電池模拟功能具備模拟多種電池的充放電的特性，用戶可選擇模拟不同電池的類型、串聯節數、并聯節數及SOC指标，從而全面模拟電池的輸出特性，包括了電池放電過程中電池内阻特性變化的過程；
◇可編程直流電源功能具備恒壓、恒流、恒功率模式輸出，可自動交叉變換，維持控制與保護兼顧特性，确保直流電源輸出的高精度、低紋波、電壓電流動态響應速度快；
廣泛應用于直流充電樁老化、新能源汽車電機、電控測試、動力電池組充放電測試、燃料電池發動機測試、燃料電池DCDC測試等領域産品的前期研發、後期型式試驗、可靠性測試，以及生産線産品出廠測試。滿足GB/T18488.1-2015、GB/T18488.2-2015、GB/T29307-2012中測試項目對電源的使用要求。
注：可訂制輸出多通道，通道之間可并機使用。
◇單相PFC回饋設計，系統采用AC-DC、DC-DC雙向變換兩級架構，能有效的平穩母線電壓在突加時的波動， 從而提高整機輸出的動态響應時間，電氣完全隔離；
◇AC-DC雙向變換采用四象限SVPWM技術，能量雙向流動，功率因素高達0.99以上，并網諧波污染小100%能量回饋，饋網電流污染小，輸入功率因數高：＞O.99，額定工作時諧波＜3%；
◇智能監控功能，友好的人機界面，可通過CAN總線或PC遠程控制；
◇具有本機操作、遠程操作功能，配有遠程控制軟件及外部通訊功能，通訊接口：RS485/CAN/LAN；
◇動力接入和輸出接口，具有電氣安全防護功能；
◇可按照客戶需求定制.
支持定制，詳細資料請聯系拓沃得公司客服
型号 Model | TDC3005 |
容量 Power | 5kW |
交流特性 AC PART | 相數 Phase | 1φ2W+PE 單相兩線+地線 |
電壓 Voltage | 220V±10% |
頻率 Frequency | 47 Hz – 63 Hz |
功率因素 PFC | ≥0.99 (額定功率） |
電流諧波 THDI | ＜3%（ 額定功率） |
直流特性 DC PART | 電壓範圍 Voltage | 10-300VDC |
額定電流 Rated current | ±30A |
功率範圍 Power | 0-5kW |
響應時間Response Time | ≤5ms(10%~90%突加載) |
電壓紋波rms Voltage Ripple | 0. 2% FS(滿量程） |
電流紋波rms Current Ripple | 0.3 % FS(滿量程） |
穩壓精度Voltage Regulation | ≤±0.1 % FS( FS Resistor Load ） |
穩流精度Current Regulation | ≤±0.1 % FS( FS Resistor Load ） |
電源調整率 Linear Regulation | ± ≤0.1 % |
負載調整率Load Regulation | ± ≤0.1 % |
負載特性 load PART | 恒功率精度constant power | ≤±0.3 % FS |
恒流精度constant current | ≤±0.2 % FS |
恒阻精度 Constant resistance | ≤±0.2 % FS |
電池模拟特性 Battery Simulation PART | 電池模拟 Battery Simulation
| 模拟多種電池的充放電的特性，用戶可選擇模拟不同電池的類型、串聯節數、并聯節數及SOC指标，從而全面模拟電池的輸出特性，包括了電池放電過程中電池内阻特性變化的過程； |
電池類型Battery type
| 磷酸鐵锂、钴酸锂、三元锂、鎳氫電池、钛酸锂、錳酸锂等，支持自定義電池類型 |
充電樁測試Test Characteristics | 功能Function | BMS模拟功能、充電樁互操作、協議一緻性、故障模拟等 |
整機效率Overall efficiency | ≥93% |
顯示 Display | 7寸液晶觸摸顯示屏 |
通訊接口Interface | RS485标配／以太網口（選配）/CAN （選配〉 |
保護Protection | 過壓、欠壓、過流、過溫、過載、短路、缺相、相序等 |
冷卻方式 Cooling | 強迫風冷 |
噪音(1m) | <70dB |
回饋特性GRID PATTERN |
額定輸出電壓Output Voltage | 220V AC |
電流總詣波失畸變 T.H.D | <3% |
輸出頻率Frequency | 50Hz/60Hz |
輸出過壓保護Over Voltage Protection | >242V AC |
輸出欠壓保護Under Voltage Protection | <198V AC |
切換時間Switch Time | ≤10ms(+90%~~-90%) |
回饋功率Feedback power | 100%滿量程功率回饋 |
其它OTHER |
運行環境Environment | 0 – 40℃(室外/-20℃ 50℃需定制) 0-95%RH |
重量( Kg) | 40 |
體積 W×H×D( mm) | 483*265*600 |
本公司産品規格不斷開發改進，如有變更恕不另行通知，上述規格僅供參考，以上是部分産品規格，更多規格可定制，具體技術規格以合同約定爲依據，可聯系本公司人員進行詢問和支持
