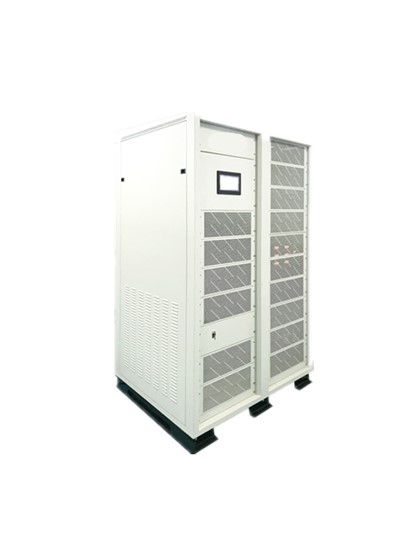

産品概述 Product overview
TDC-R系列直流負載内置新型合金電阻絲材料，采用耗能方式工作，散熱采用強制風冷方式，風機采用小型軸流風機，具有風量大，散熱性好，噪音小的特點，應用于檢測車載電源，蓄電池充放電，直流焊機，直流屏，UPS設備，開關電源等通信直流設備的輸出功率和帶載能力。
産品特點 Product overview
◇控制方式：按鈕控制或開關切換；
◇采用不鏽鋼合金電阻制造，測試過程不會由于阻性負載元件發熱引起阻抗值的熱漂移；
◇用戶可根據性能參數、檢測要求，設定調整放電功率、設定放電時間、定時時間到自動關斷負載；
◇檢測各種發電設備以及放電設備的工作效率、滿負載運行滿量程輸出功率及帶載能力；
◇模拟各類複雜工作環境，功率的突加突卸，檢測放電設備的實際帶載能力和效率；
◇急停和溫度保護，超載，短路，過溫設備自動切斷；
◇具有過溫保護功能和溫度設定（0~100°）以及溫度監測功能；

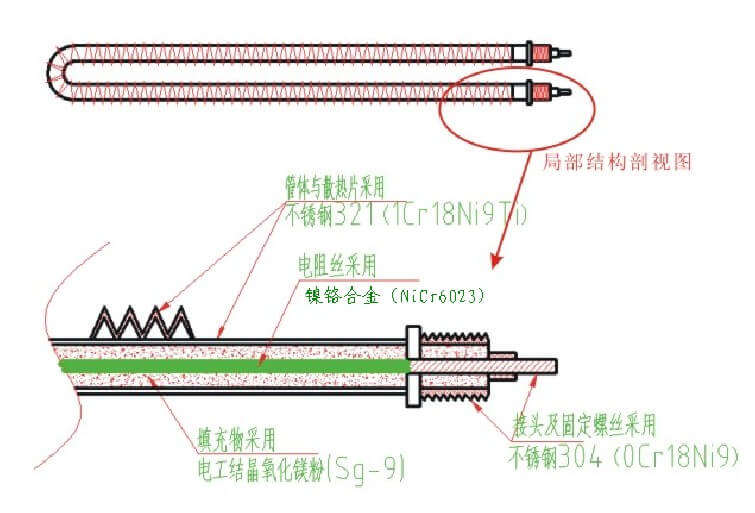

◇合金電阻絲材料介紹：(1)合金電阻絲材料選用耐高溫（工作不超過1300°C)、電氣性能穩定、 溫漂系數小(5*10-5/°C)的銀銘合金 (NiCr6023) 。
(2)功耗電阻各組成部分的材質都有嚴格規定，管體采用伸展性及抗氧化高的不鏽鋼321(1Cr18Ni9Ti) , 填充材 料爲出口級電工結晶氧化鎂粉(Sg-9),執行标準爲JBY-TE4088-199,制造過程中鎂砂密度值在3.Og/cm3士2' 接線螺絲及固定螺絲柱采用耐腐蝕及耐高溫的不鏽鋼304(0Cr18Ni9)。通過嚴格、明确的3.Og/cm3士2材質控制，可保證批星生産的合金電阻具有高度一緻的性能。
(3)散熱片采用高度爲7mm土2, 厚度爲0.4mm土2的不鏽鋼321材質， 散熱片繞制間隔小千或等于3mm土2。
(4)單根功耗電阻的耐壓爲DC3000V或AC1500V、50Hz時1分鍾不擊穿。通過多根合金電阻串聯，可保證耐壓值達到40kV。
(5)合金電阻在正常工作狀态下散熱片平均溫度≤300℃，不超過320℃，距離電阻至高溫度1300℃有近5倍的裕度，這樣就保證合金電阻可以上時間連續工作。
(6)在功率電阻達到300°—400°時，溫漂仍≤±2%，從而保證了高溫狀态下，負載阻值不會有大的波動變化，無論在何種溫度下都能加載穩定的功率值。
(7)無論冷态、熱态下，負載誤差≤±3%。
産品規格 Product specification
| TDC- R系列直流載 |
| 型号Model | TDC- R05 | TDC- R10 | TDC- R20 | TDC- R30 | TDC- R50 | TDC- R100 | TDC- R300 |
| 放電功率 wattage | 5KW | 10KW | 20KW | 30KW | 50KW | 100KW | 300KW |
測試電壓
Test voltage | 0-1500VDC（客戶選配、特殊電壓可訂制） |
步進
Minimum step | 0.01KW | 0.1KW | 1KW | 1KW | 1KW | 2KW | 10KW |
| 顯示Display | 電壓、電流、功率 |
電壓精度
Voltage precision | 0 . 5 % |
電流精度
Current precision | 0 . 5 % |
| 負載誤差Load error | 3 % |
| 控制方式Control | 按鈕控制或者開關切換 |
| 供電電壓Power | 單相 220 VAC/ 50 HZ |
| 工作方式Working | 可連續工作 |
| 保護Protection | 過溫保護、過溫報警、過流保護、短路保護、 |
| 絕緣等級Insulation | F級 |
| 防護等級Protect | IP 30 （室内） |
| 冷卻方式Cooling | 強制風冷 |
| 噪音Noise | 距離1米， 小于65 d B |
運行環境
Environment | 0 - 40℃(室外- 20℃ - 50℃需定制) 20 - 90 % RH |
| 重量Weight ( Kg) | 40 | 100 | 120 | 180 | 200 | 300 | 400 |
| 體積W×H×D( mm) | 430×450×540 | 480×800×750 | 480×800×750 | 700×1000×900 | 700×1200×900 | 950×1500×900 | 1200×1600×900 |
| 備注 | 電壓檔位、放電電流、功率大小可根據客戶要求訂制
|
