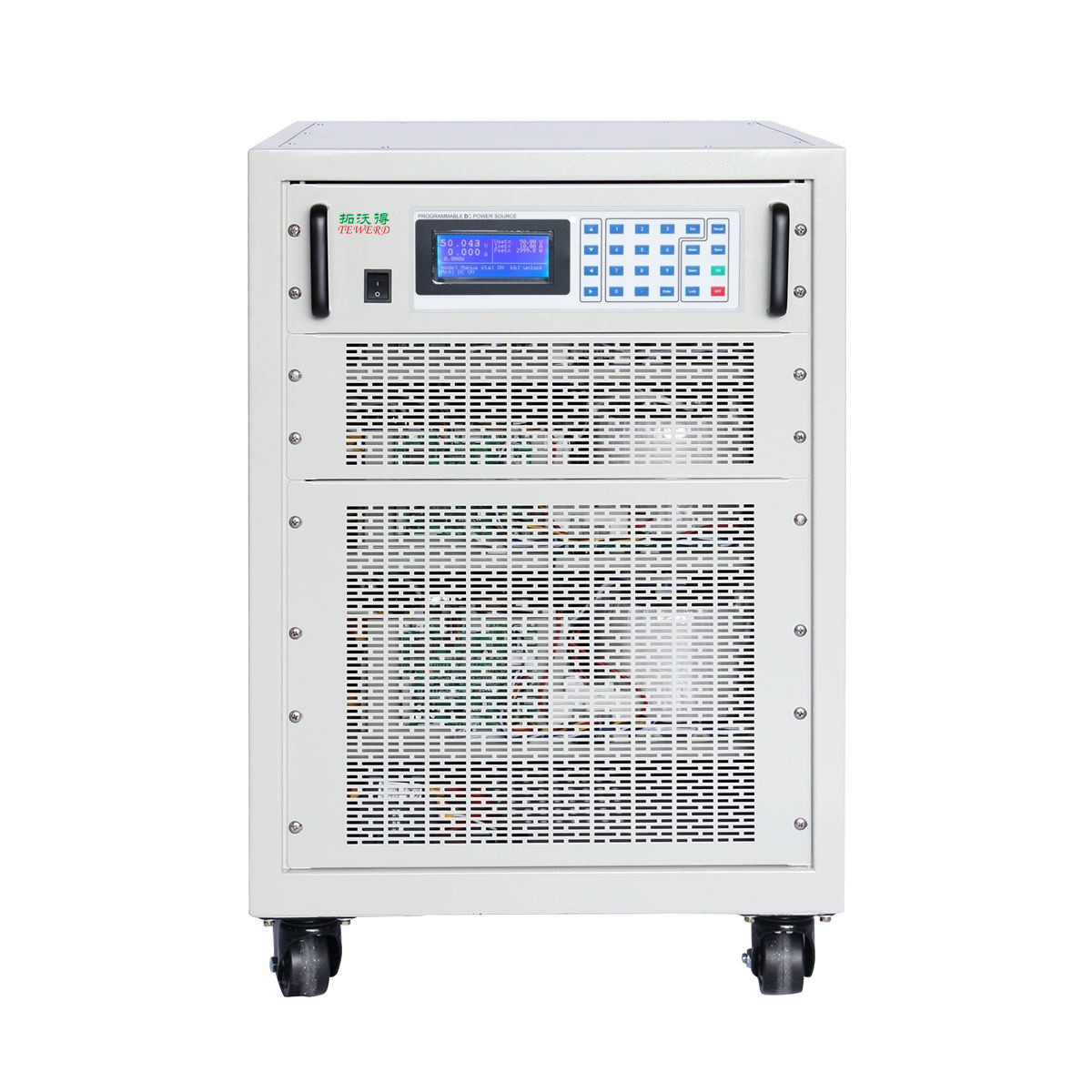

可編程直流電源

用途：	TDC2000系列開關式可編程直流電源是采用PWM技術的高頻開關式直流電源，模塊化設計，采用先進的DSP數字控制技術，具有恒壓、恒流、恒功率模式輸出，可自動交叉變換，維持控制與保護兼顧特性，确保直流電源輸出的高精度、低紋波、電壓電流動态響應速度快，且效率高達93%；與傳統的可控矽電源相比較，高頻開關式直流電源具有體積小，重量輕，紋波小，功率因數高、穩定性好等優點，特别是高電壓輸出穩定性尤其明顯
型号：	TDC2000

15889357387 在線詢價

産品詳情

産品概述 Product overview

TDC2000系列開關式可編程直流電源是采用PWM技術的高頻開關式直流電源，模塊化設計，采用先進的DSP數字控制技術，具有恒壓、恒流、恒功率模式輸出，可自動交叉變換，維持控制與保護兼顧特性，确保直流電源輸出的高精度、低紋波、電壓電流動态響應速度快，且效率高達93%；與傳統的可控矽電源相比較，高頻開關式直流電源具有體積小，重量輕，紋波小，功率因數高、穩定性好等優點，特别是高電壓輸出穩定性尤其明顯；産品主要定位于電子電力生産、蓄電池行業、PCB闆制造行業及通訊、PLC供電、機電老化試驗、直流電機測試、自動測試系統整合、電池充電及模拟、混合動力汽車與光伏逆變器測試研究單位、實驗室對高精度直流電源的需求，用于替代進口中大功率直流電源産品。

産品特點 Product features

◇采用高速DSP進行PID運算,直接輸出PWM,模塊化設計，高功率密度、體積小、大大降低故障率;

◇控制電路采用高速CPU,穩壓精度高，紋波小;

◇采用16bit高速ADC,快速準确測量電壓、電流值;

◇具有恒壓、恒流、恒功率模式輸出，可自動交叉變換，維持控制與保護兼顧特性;

◇具有過壓、過流、過溫、短路保護功能，在系統中，可設定過壓(OVP),過流(OCP),并可對數值進行修改;

◇具有9組記憶，可以将常用的參數(電壓、電流)設定，方便使用時調用，一次可執行30組不同電壓、電流、功率、上升時間、運行時間設定，并可連續做999999次循環測試。運行時間可以設定1ms;

◇提供嵌入式智能化PC機監控系統，具有RS232、(RS485)通訊接口;

◇數字式按鍵操作電壓、電流、時間設定;

◇具有線壓降補償功能;

◇輸入輸出隔離;

◇支持多台串并聯;（定制）

◇模拟信号：可選用 0 ~ 5V 或 0 ~ 10V 或 4 ~ 20mA 模拟量控制電源輸出信号，讀取電源輸出信号（選配）

◇極性切換：輸出正負極極性切換自定義時間切換（選配）

恒壓、恒流切換說明：在額定功率、電壓及電流輸出下，可自由組合所要的設定；輸出模式爲恒定電壓（CV)和恒定電流（CC）模式，輸出模式取決于電源的輸出電壓、電流的設定值和負載電阻的大小。如圖所示：曲線1和曲線代表兩個阻值不同的負載，當曲線1和Iset相交，電源工作在CC模式，當曲線2Vset相交時，電源工作在Cv模式.

可通過簡單計算判斷負載處于那種狀态：

這裏令Vset=設定的電壓值，Iset=設定的電流值，

則可得到設定的負載值Rset=Vset/Iset;

如果我們有一個實際的負載值RL=Vo/Io,

當RL>Rset,這時電源工作在恒壓模式，

當RL<Rset,這時電源工作在恒流模式

産品應用 Product application

◇LED、節能燈等燈具測試及老化

◇開關電源、電源适配器

◇光伏、逆變器測試老化

◇航空航天、國防軍工

◇電動車電機、控制器、直流馬達測試及老化

◇電容器、電阻、繼電器、晶體管、傳感器等電子器件

◇電解、電鍍、腐蝕鋁箔加工等液晶屏、觸摸屏等顯示器

◇半導體測試裝置

◇DC/DC，DC/AC 測試

◇開關/連接器測試

◇MOCVD 電源

◇被動元件測試

◇電鍍、濺鍍、表面塗層

◇化學處理

◇水處理

◇熱處理

◇電池充放電測試

◇汽車、電動車電裝品測試

◇LED 測試電源

◇照明設備測試

◇電信及IT産業

◇自動化測試系統(ATE)

◇工廠自動化

◇質量檢驗

◇産線電源

産品規格 Product specification

型号 Model		後附選型規格表
功率 Power		600W-2000KW
制作方式 Working		開關 PWM
輸入 INPUT	相數 Phase	1φ2W+PE 單相兩線 + 地線 /3φ4W+PE 三相四線 + 地線
	電壓 Voltage	220V±15%/380V±15%
	頻率 Frequency	50HZ±10%
輸出 OUTPUT	電壓 Voltage	0-100% 滿量程連續可調
輸出 OUTPUT	電流 Current	0-100% 滿量程連續可調
電壓紋波 rms Voltage Ripple		0.2%FS( 滿量程 )
電流紋波 rms Current Ripple		0.3%FS( 滿量程 )
電源調整率 Load Regulation		≤ ±0.1%FS
負載調整率 Load Regulation		≤ ±0.5%FS
效率 Efficiency		≥ 93%
時間精度 Time		Setting0.1sec+0.1%
電壓解析度 Voltage Resolution		Vo ＜ 1000:0.1V ； Vo ≥ 1000V:1V
電流解析度 Current Resolution		輸出 100A ＞ Io ≥ 10A: 分辨率 0.01A ；輸出 1000A ＞ Io ≥ 100A: 分辨率 0.1A ；輸出 Io ≥ 1000A: 分辨率 1A 。
功率解析度 Power Resolution		功率＜ 10KW ，分辨率 1W; 功率≥ 10KW, 分辨率 0.1KW
設定項目	電壓調節 CV	0-100% 額定電壓可調
	電流調節 CC	0-100% 額定電流可調
	功率調節 CP	0-100% 額定功率可調
設定精确度	電壓 Voltage	±0.2%FS
	電流 Current	±0.3%FS
	功率 Wattage	±0.3%FS
測量精确度	電壓 Voltage	0.2%FS+2dgt
	電流 Current	0.2%FS+2dgt
	功率 Wattage	0.3%FS+5dgt
存儲組數 Memory		共 9 組，每組可記憶電壓、電流值，運行時間，可快速方便調用
可編程組數 Programmable		共 30 組，每組可記憶電壓、電流值，運行時間，可步階運行
限流設定 I-LIM Set		O-Max Current （超過電流設定值電源保護，停止輸出）
限壓設定 V-LIM Set		O-Max Voltage （超過電壓設定值電源保護，停止輸出）
保護 Protection		過壓 Over Voltage 過流 Over Current 過溫 Over Temp
負載特性 Load speciality		适用各種負載
電磁兼容 EMC		輸入 EMI 濾波器
通訊接口 Interface		RS232C/RS485/GPIB
絕緣電阻 Insulation		輸入對機殼 20MΩ 500VDC , 輸出對機殼 20MΩ 500VDC
耐壓 Pressure resistance		輸入對機殼 1500VAC 1 分鍾 , 輸入對輸出 1500VAC 1 分鍾
冷卻方式 Cooling		風扇強制冷卻
運行環境 Environment		0-40 ℃ 20-80%RH( 不結露 )

型号 Model	輸出 OUTPUT		型号 Model	輸出 OUTPUT		型号 Model	輸出 OUTPUT		型号 Model	輸出 OUTPUT
容量 Capacity	電壓	電流	容量 Capacity	電壓	電流	容量 Capacity	電壓	電流	容量Capacity	電壓	電流
TDC2000 (600 W)	10 V	60 A	TDC2002 (1. 5 KW)	10 V	150 A	TDC2003 (3 KW)	10 V	300 A	TDC2005 (5KW)	10 V	500 A
	30 V	20 A		30 V	50 A		30 V	100 A		30 V	167 A
	60 V	10 A		60 V	25 A		60 V	50 A		60 V	84 A
	100 V	6 A		100 V	15 A		100 V	30 A		100 V	50 A
	150 V	4 A		150 V	10 A		150 V	20 A		150 V	34 A
	300 V	2 A		300 V	5 A		300 V	10 A		300 V	17 A
	600 V	1 A		600 V	2 . 5 A		600 V	5 A		600 V	8 . 5 A
	1000 V	0 . 6 A		1000 V	1 . 5 A		1000 V	3 A		1000 V	5 A
				1500 V	1 A		1500 V	2 A		1500 V	3 . 4 A
TDC 2010 (10 KW)	10 V	1000 A	TDC2015 (15 KW)	10 V	1500 A	TDC2020 (20 KW)	10 V	2000 A	TDC2030 (30 KW)	10 V	3000 A
	30 V	334 A		30 V	500 A		30 V	667 A		30 V	1000 A
	60 V	167 A		60 V	250 A		60 V	334 A		60 V	500 A
	100 V	100 A		100 V	150 A		100 V	200 A		100 V	300 A
	150 V	67 A		150 V	100 A		150 V	134 A		150 V	200 A
	300 V	34 A		300 V	50 A		300 V	67 A		300 V	100 A
	600 V	17 A		600 V	25 A		600 V	34 A		600 V	50 A
	1000 V	10 A		1000 V	15 A		1000 V	20 A		1000 V	30 A
	1500 V	7 A		1500 V	10 A		1500 V	13 . 5 A		1500 V	20 A
TDC2060 (60 KW)	10 V	6000 A	TDC2080 (80 KW)	10 V	8000 A	TDC2100 (100 KW)	10 V	10000 A	TDC 2120 (120 KW)	10 V	12000 A
	30 V	2000 A		30 V	2667 A		30 V	3334 A		30 V	4000 A
	60 V	1000 A		60 V	1334 A		60 V	1667 A		60 V	2000 A
	100 V	600 A		100 V	800 A		100 V	1000 A		100 V	1200 A
	150 V	400 A		150 V	534 A		150 V	667 A		150 V	800 A
	300 V	200 A		300 V	267 A		300 V	334 A		300 V	400 A
	600 V	100 A		600 V	134 A		600 V	167 A		600 V	200 A
	1000 V	60 A		1000 V	80 A		1000 V	100 A		1000 V	120 A
	1500 V	40 A		1500 V	54 A		1500 V	67 A		1500 V	80 A
TDC2150 (150 KW)	30 V	5000 A	TDC2180 (180 KW)	30 V	6000 A	DS 2200 (200 KW)	30 V	6667 A	TDC2240 (240 KW)	100 V	2400 A
	60 V	2500 A		60 V	3000 A		60 V	3334 A		150 V	1600 A
	100 V	1500 A		100 V	1800 A		100 V	2000 A		300 V	800 A
	150 V	1000 A		150 V	1200 A		150 V	1334 A		600 V	400 A
	300 V	500 A		300 V	600 A		300 V	667 A		800 V	300 A
	600 V	250 A		600 V	300 A		600 V	334 A		1000 V	240 A
	1000 V	150 A		1000 V	180 A		1000 V	200 A		1200 V	200 A
	1500 V	100 A		1500 V	120 A		1500 V	134 A		1500 V	160 A
	2000 V	75 A		2000 V	90 A		2000 V	100A		2000 V	120 A
TDC2300 (300 KW)	100 V	3000 A	TDC2360 (360 KW)	100 V	3600 A	TDC2400 (400 KW)	100 V	4000 A	TDC 2500 (500 KW)	100 V	5000 A
	150 V	2000 A		150 V	2400 A		150 V	2667 A		150 V	3334 A
	300 V	1000 A		300 V	1200 A		300 V	1334 A		300 V	1667 A
	600 V	500 A		600 V	600 A		600 V	667 A		600 V	834 A
	800 V	375 A		800 V	450 A		800 V	500 A		800 V	625 A
	1000 V	300 A		1000 V	360 A		1000 V	400 A		1000 V	500 A
	1200 V	250 A		1200 V	300 A		1200 V	334 A		1200 V	417 A
	1500 V	200 A		1500 V	240 A		1500 V	267 A		1500 V	334 A
	2000 V	150 A		2000 V	180 A		2000 V	200 A		2000 V	250 A
TDC 2600 (600 KW)	100 V	6000 A	TDC2800 (800 KW）	300 V	2667 A	TDC 21000 （1000 KW）	300 V	3334 A	TDC21200 （1200 KW）	300 V	4000 A
	150 V	4000 A		600 V	1334 A		600 V	1667 A		600 V	2000 A
	300 V	2000 A		800 V	1000 A		800 V	1250 A		800 V	1500 A
	600 V	1000 A		1000 V	800 A		1000 V	1000 A		1000 V	1200 A
	800 V	750 A		1200 V	667 A		1200 V	834 A		1200 V	1000 A
	1000 V	600 A		1500 V	534 A		1500 V	667 A		1500 V	800 A
	1200 V	500 A		2000 V	400 A		2000 V	500 A		2000 V	600 A
	1500 V	400 A
	2000 V	300 A
TDC21500 (1500 KW)	300 V	5000 A	TDC21800 (1800 KW)	300 V	6000 A	TDC22000 (2000 KW)	300 V	6667 A
	600 V	2500 A		600 V	3000 A		600 V	3334 A
	800 V	1875 A		800 V	2250 A		800 V	2500 A
	1000 V	1500 A		1000 V	1800 A		1000 V	2000 A
	1200 V	1250 A		1200 V	1500 A		1200 V	1667 A
	1500 V	1000 A		1500 V	1200 A		1500 V	1334 A
	2000 V	750 A		2000 V	900 A		2000 V	1000 A

可以定制不同電壓電流，低壓大電流直流電源，歡迎咨詢
