RCD負載
産品概述 Product overview
RCD負載是電阻(R)、電容cc)、二極管(D)爲主要元器件構成的種非線性模拟負載，可用來測試數據中心發電機組、UPS等供電設備，了解其帶計算機、網絡設備等非線性負載時的真實工作能力，通過對電源輸出功率和質量的準确檢測，可避免其在實際使用時無法帶動負載或對電網造成污染，從而保障供電安全，模拟電氣化鐵路、煉鋼廠、港口碼頭、電解鋁廠等典型非線性負荷；模拟光伏、風力等新能源發電和電動汽車、節能産品等新型非線性負荷
産品特點 Product overview
◇采用觸摸屏+PLC方式進行控制， 提供相應上位機操作軟件；
◇可根據性能檢測要求， 相應的負載功率可任意組合， 步距0. 01k~滿量程功率連續可調；
◇負載基準功率因數爲0. 7, 通過有功功率、 無功功率的自由組合， 可實現功率因數在0. 3-1範圍的調整；
◇可以模拟現場運行波形及電力工況， 諧波、 無功、 有功電流可以預先設置并自動運行；
◇可模拟三相負載、 二相負載、 單相負載；
◇三相獨立可調， 可以三相不平衡運行， 也可三相在不同模式下運行；
◇可以将測量數據上傳到PC機上并實現對檢測過程數據的過程過程記錄存儲功能；
◇模拟負荷瞬态變化， 模拟沖擊性負荷幅值連續可調；
◇具有而闆操作或遠程控制兩種操作方式；
◇采用新型電阻元件， 功率密度高， 無紅熱現象， 整機由電阻R、 電容C和二極管D三部分組成的整流性負載；
◇具有交流過／欠電壓、 輸出過電流、 直流過／欠電壓、 短路、 過溫等完善的保護功能；
◇采7寸LCD觸摸屏控制、 LCD儀表顯示．
産品原理 Product overview

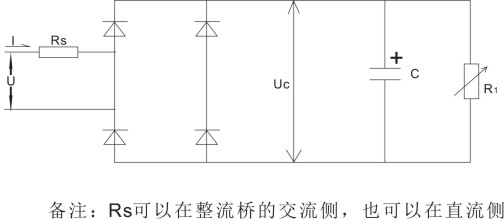

主要有電阻R，電容C和二極管D三部分組成：
産品規格 Product specification
| TAC-RCD系列非線性負載 |
| 型号Model | TAC-RCD-1000 |
| 功率wattage | 5-300KW |
| 測試電壓Test voltage | 單相220VAC/三相400VAC |
| 步進Minimum step | 0.001 KW |
| 顯示Display | 電壓、電流、功率、時間 |
電壓精度
Voltage precision | 0.5% |
電流精度
Current precision | 0.5% |
| 負載誤差Load error | 3% |
| 控制方式Control | 觸摸屏+PC |
可程組數
Programmable | 30組 |
| 動态調節時間 Time | 小于20ms |
| 工作電壓Power | 單相 220VAC/三相380VAC 50HZ |
| 工作方式Working | 可連續工作 |
| 保護Protection | 過溫保護、過溫報警、過流保護、短路保護、 |
| 通訊接口Interface | RS232C/RS485 |
| 絕緣等級Insulation | F級 |
| 防護等級Protect | IP30 （室内） |
| 冷卻方式Cooling | 強制風冷 |
| 噪音Noise | 距離1米， 小于65dB |
運行環境
Environment | 0-40℃(室外- 20℃-50℃需定制) 20-90%RH |
| 備注 | 可根據客戶要求訂制
|
