TCV8000系列 10V200A交流恒流源
産品概述 Product overview
TCV8000系列交流恒流源采用SPWM高頻脈寬脈寬調制，IGBT實現輸出，可以調制輸出電流及頻率，響應速度快，恒流精度高、能長期穩定工作。并且能夠克服由于電網電壓波動、回路電阻變化、産品内阻變化所引起的電流變化，不受人爲因素的影響；體積小，效率高，可靠性和維護成本相對于傳統調壓器方式具有明顯優勢；主要用于特定産品電流熱效應測試和應用的場所，如斷路器、熔斷器、熱繼電器、磁力啓動器等保護性開關及各類變壓器等需要設定額定電流、動作電流、短路電流等熱效應進行測試的場合；低壓電器生産制造企業、電器檢測機構、電器科研單位、高校實訓基地；塑殼斷路器延時特性測試與校驗設備、塑殼斷路器瞬動特性測試與校驗設備、小型斷路器瞬動特性測試與校驗設備、精益生産檢測線。
産品特點 Product features
◇可恒流，恒流調節範圍：0-額定值連續調節；
◇可恒壓，恒壓調節範圍：0-額定值連續調節；
◇可變頻，頻率調節範圍：47Hz-63Hz可調,固定檔位50Hz、60Hz、100Hz、120Hz、200Hz、240Hz、400Hz；
◇恒定電流、恒定電壓使用時, 可自動交叉變換，維持控制與保護兼顧特性;
◇提供均方根電壓，均方根電流，有功功率，頻率等測量；
◇保護模式：過壓，過流，過載，短路，限流等；
◇輸入輸出隔離。
産品應用 Product application
◇交流斷路器 接觸器 互感器
◇電解液腐蝕
◇電器檢測機構
◇機械開關，電子開關
◇低壓電器生産制造企業
◇特定産品電流熱效應測試，主要用于檢測熱繼電器、塑殼斷路器、小型短路器及需要設定額定電流、動作電流、短路保護電流等

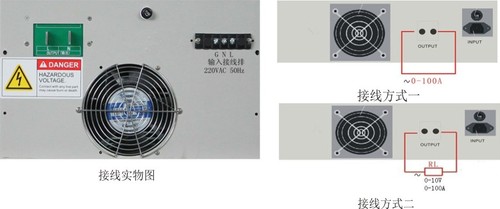

接線圖：
産品規格 Product specification
| 型号Mode | TCV8000 | TCV8000 | TCV8000 | TCV8000 | TCV8000 | TCV8000 | TCV8000 | TCV8015S | TCV8030S |
| 容量Power | 500 VA | 1 KVA | 2 KVA | 3 KVA | 5 KVA | 10 KVA | 10 KVA | 15 KVA | 30 KVA |
| 制作方式Working | SPWM( 正弦脈寬調制 ) |
| 輸入INPUT | 相數Phase | 1φ2W+PE 單相兩線+地線 | 3φ4W+PE 三相四線+地線 |
| 電壓Voltage | 220 V±10 % | 380V±15% |
| 頻率Frequency | 47 Hz – 63 Hz |
| 輸出OUTPUT | 相數Phase | 1φ2W+PE 單相兩線+地線 | 3φ4W+PE 三相四線+地線 |
| 頻率Frequency | 47 – 63 Hz可調 (固定檔50Hz、60Hz、100HZ、120HZ、200HZ、240HZ、400Hz) |
| 電壓Voltage | 電流Current |
| 10VAC | 0-50A | 0-100A | 0-200A | 0-300A | 0-500A | 0-1000A | 0-334A | 0-500A | 0-1000A |
| 30VAC | 0-17A | 0-34A | 0-68A | 0-102A | 0-170A | 0-340A | 0-110A | 0-170A | 0-340A |
| 100VAC | 0-5A | 0-10A | 0-20A | 0-30A | 0-50A | 0-100A | 0-34A | 0-50A | 0-100A |
| 300VAC | 0-1.7A | 0-3.4A | 0-6.8A | 0-10.2A | 0-17A | 0-34A | 0-11A | 0-17A | 0-34A |
| LED顯示Display | 電壓Vrms、電流Arms、頻率Fre 、功率Wattage |
| 電源調整率 Linear Regulation | 0 . 1 % |
| 負載調整率Load Regulation | 1 % |
| 波形失真度 Harmonic THD | 2%(純阻性負載) |
| 頻率穩定度Frequency Regulation | 0 . 01 % |
| 電壓解析度Voltage Resolution | 0 . 1 V |
| 頻率解析度Frequency Resolution | 0 . 01 Hz |
| 電流解析度Current Resolution | 輸出 Io＜ 10 A:分辨率0 . 001 A； 輸出 100＞ Io≥ 10 A:分辨率0 . 01 A； 輸出1000 A＞Io≥100 A:分辨率0 . 1 A； 輸出Io≥1000 A:分辨率1 A； |
| 測量精确度 | 電壓Voltage | 0 . 5 % FS+ 5 dgt |
| 電流Current | 0 . 5 % FS+ 5 dgt |
| 功率Wattage | 0 . 5 % FS+ 5 dgt |
| 頻率Frequency | 0 . 01 % FS+ 5 dgt |
| 設定精确度 | 電壓Voltage | 1 % FS |
| 頻率Current | 0 . 1 % FS |
| 限流設定I-LIM Set | O-Max Current |
| 保護Protection | 過流Over Current 過溫 Over Temp 過載Over Load 短路Short Circuit |
| 冷卻方式Cooling | 風扇強制冷卻 |
| 重量( Kg) | 15 | 20 | 30 | 35 | 50 | 80 | 80 | 120 | 300 |
| 體積W×H×D( mm) | 430×133×370 | 430×177×460 | 430×430 ×450 | 430×765 ×550 | 430×765×550 | 610×1030 ×1050 |
| 運行環境Environment | 0 – 40℃(室外-20℃ – 50℃需定制) 20-90%RH |
